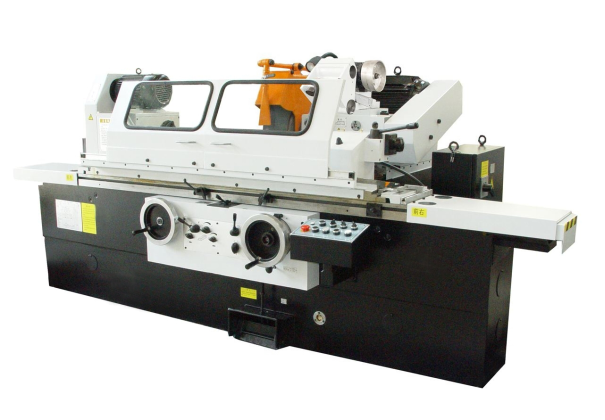

| 沈陽一車M1432B外圓磨床機床規格㎜ | φ320×1000 | |
| 可磨外圓直徑 | 用中心架 | 最小φ 8㎜、最大φ 60㎜ |
| 不用中心架 | 最小φ 8㎜、最大φ320㎜ | |
| 可磨內圓直徑 | 用中心架可夾直徑 | 最小φ35㎜、最大φ100㎜ |
| 不用中心架 | 最小φ30㎜、最大φ100㎜ | |
| 可磨工件最大重量 | 150㎏ | |
|
沈陽一車M1432B外圓磨床最大磨削長度 外圓 內圓 |
1000㎜ 125㎜ |
|
| 中心高 | 180㎜ | |
| 頂尖距 | 1000㎜ | |
| 頭架頂尖(莫氏) | #4 | |
| 尾架頂尖(莫氏) | #4 | |
| 沈陽一車M1432B外圓磨床自動周期進給 | 有 |
| 自動切入進給 | 無 |
| 手動最小進給量 | 0.0025㎜ |
| 砂輪修整和補償進給 | 有 |
| 自動周期最小進給量 | 0.0025㎜ |
| 尾架套筒手動移動量 | 30㎜ |
| 沈陽一車M1432B外圓磨床手輪一轉工作臺移動量 | 6㎜ |
| 最大縱向移動量 | 1000㎜ |
| 上工作臺最大回轉角度 | 順時針3°，逆時針7° |
| 液壓傳動速度 | 0.1~4 m/min |
| 沈陽一車M1432B外圓磨床主軸回轉的可能性 | 可能 | |
| 體座回轉角度 | + 90° | |
| 主軸轉速 | 50Hz | 25～220 r/min |
| 60Hz | 30～264 r/min | |
| 卡盤直徑 | φ200（三爪）、φ200（四爪）㎜ | |
| 沈陽一車M1432B外圓磨床砂輪尺寸 |
最大φ400×50×φ203㎜ 最大寬度50㎜ |
| 砂輪線速度 | 35 m/s |
| 砂輪主軸轉速 | 1670 r/min |
| 最大移動量（包括快速移動量在內） | 246㎜ |
| 手輪一轉砂輪架移動量 | 粗2.0㎜、精0.5㎜ |
| 手輪一格砂輪架移動量 | 粗0.01㎜、精0.0025㎜ |
| 旋鈕上一格相當于砂輪補償量 | 粗0.01㎜、精0.0025㎜ |
| 砂輪架快速進給量 | 50㎜ |
| 砂輪架回轉角度 | ±30° |
| 沈陽一車M1432B外圓磨床砂輪尺寸 |
最大50×25×13㎜ 最小17×20×6㎜ |
| HJX33—03B主軸轉速 | 10000 r/min |
| 沈陽一車M1432B外圓磨床主油路調整壓力 | 0.9～1.1 MPa | |
| 潤滑袖路調整壓力 | 0.1～0.15 Mpa | |
| 油泵 | 流量 | 10 mL/r |
| 壓力 | 2.5 MPa | |
| 沈陽一車M1432B外圓磨床冷卻泵型式 | AYB-25GC |
| 冷卻泵流量 | 25 L/min |
| 沈陽一車M1432B外圓磨床三相異步電機 | 所在部位 | 功率 | 同步轉速 r/min | |
| 50 Hz | 60 Hz | |||
| 砂輪架 | 5.5 KW | 1500 | 1800 | |
| 頭架 | 1.5 KW | 1000 | 1200 | |
| 內圓磨具 | 1.1 KW | 3000 | 3600 | |
| 油泵 | 0.75 KW | 1500 | 1800 | |
| 冷卻泵 | 0.12 KW | 3000 |
3600 |
|
